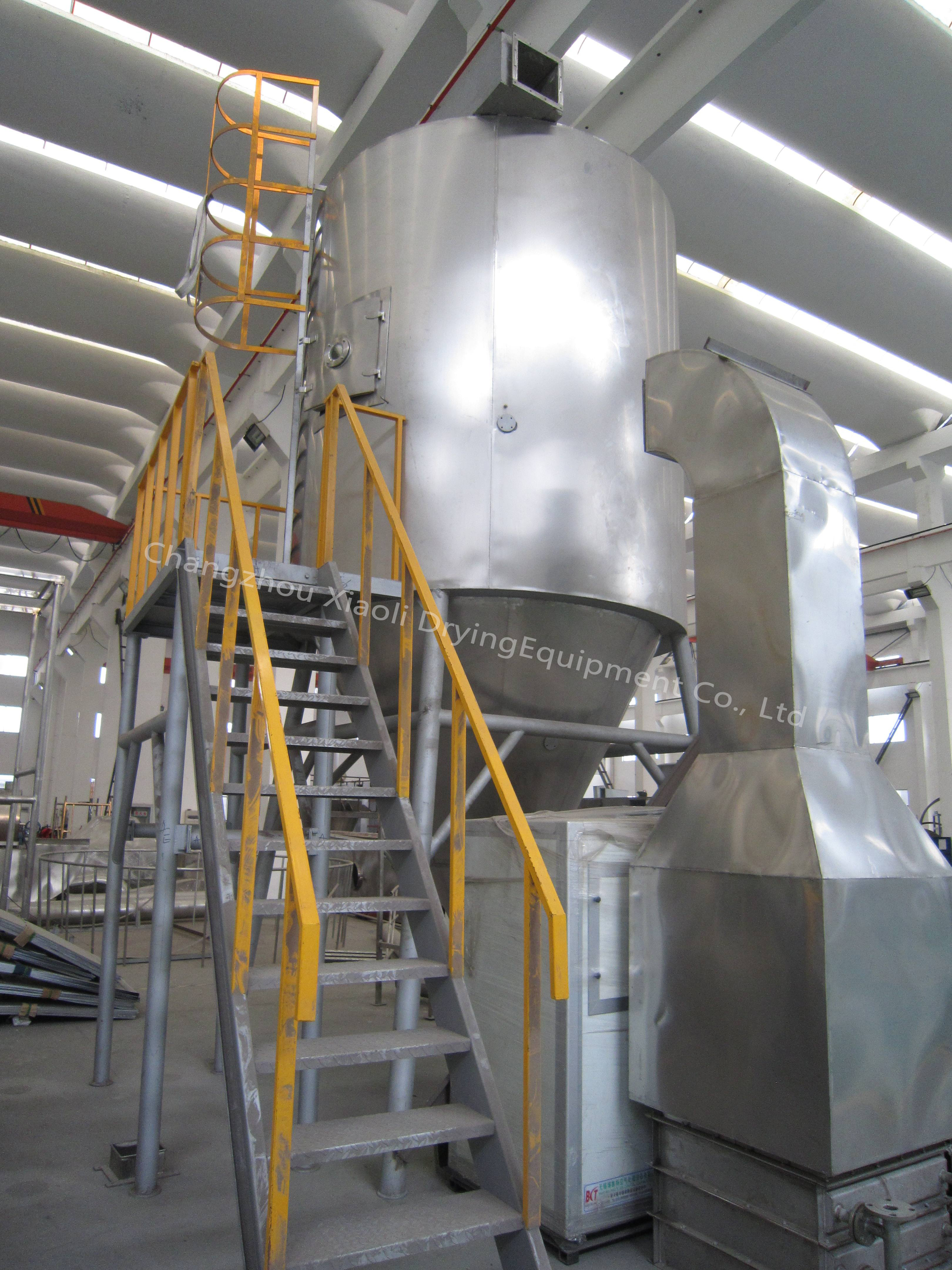

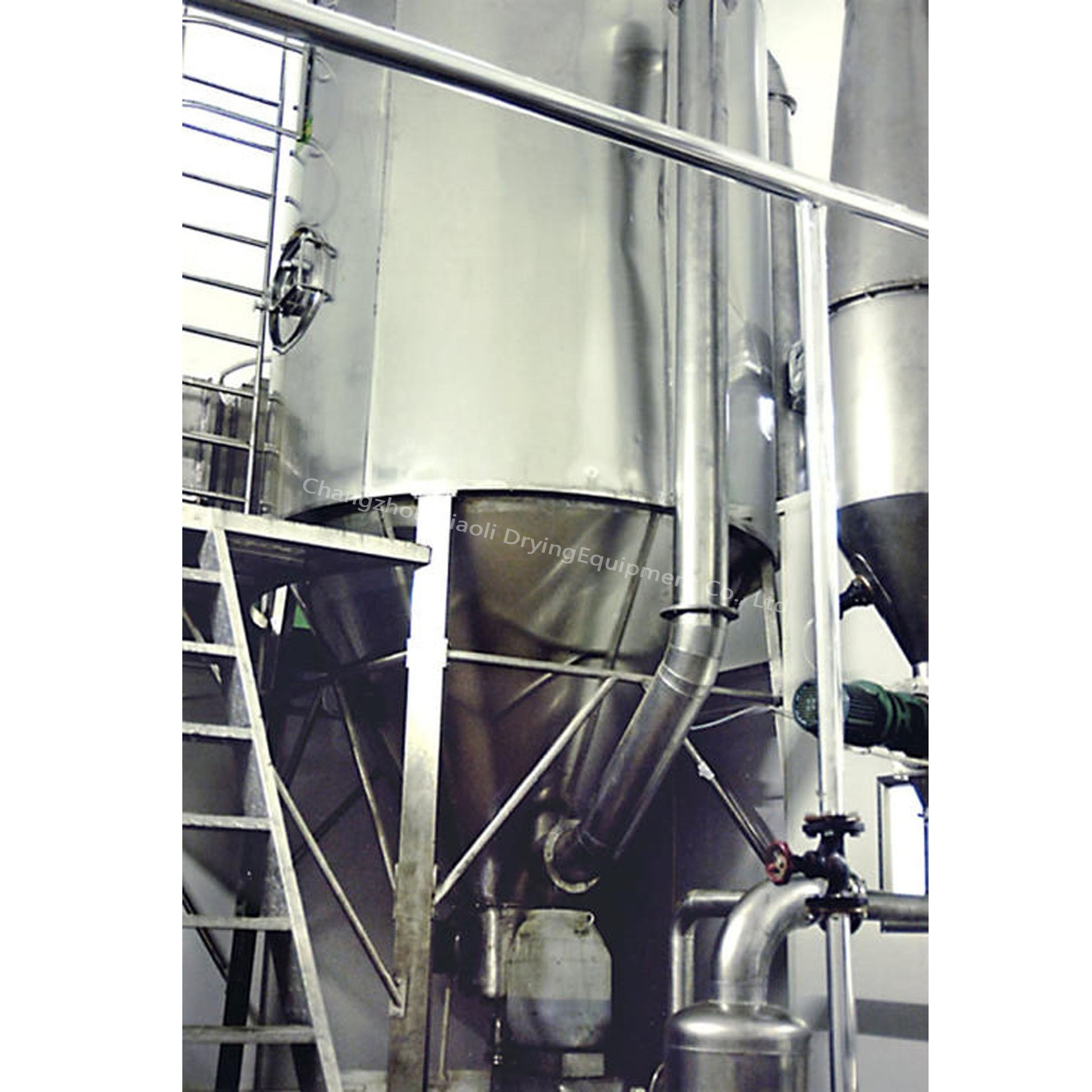

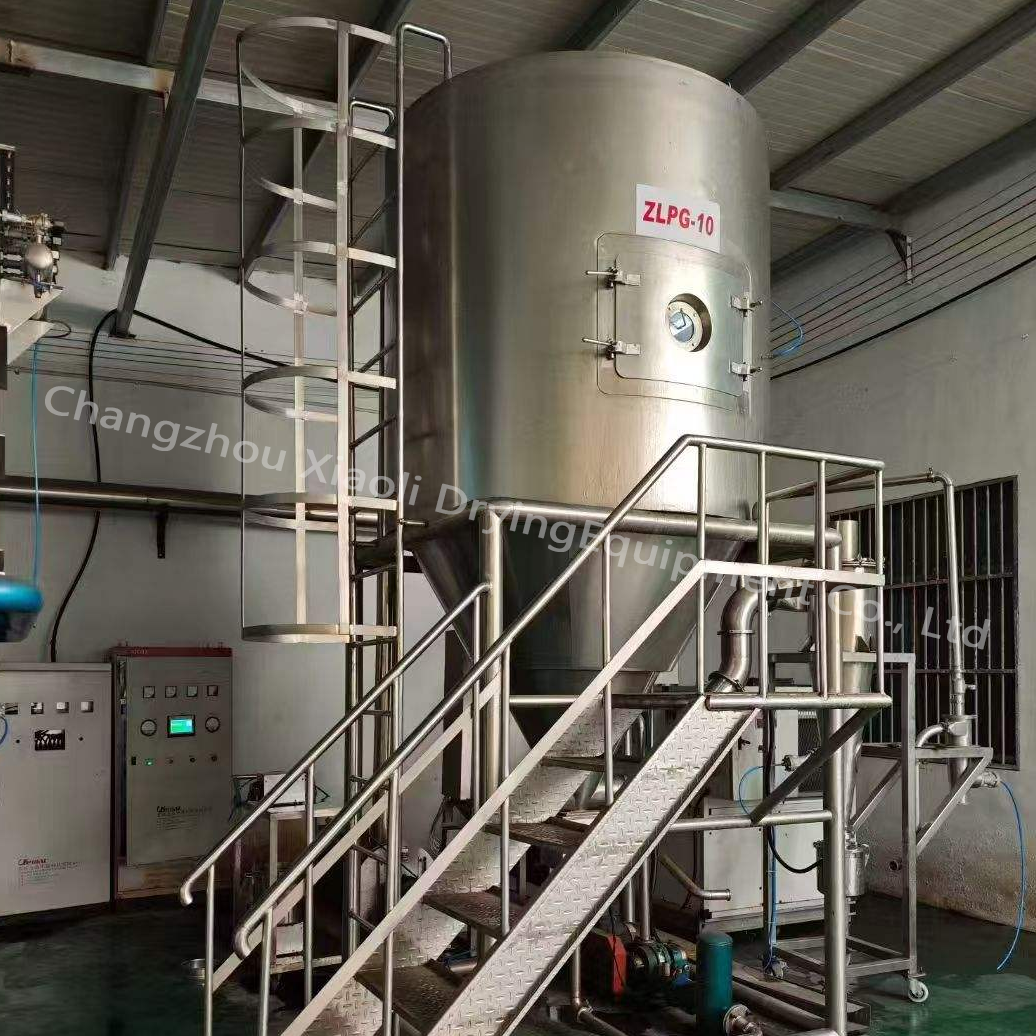

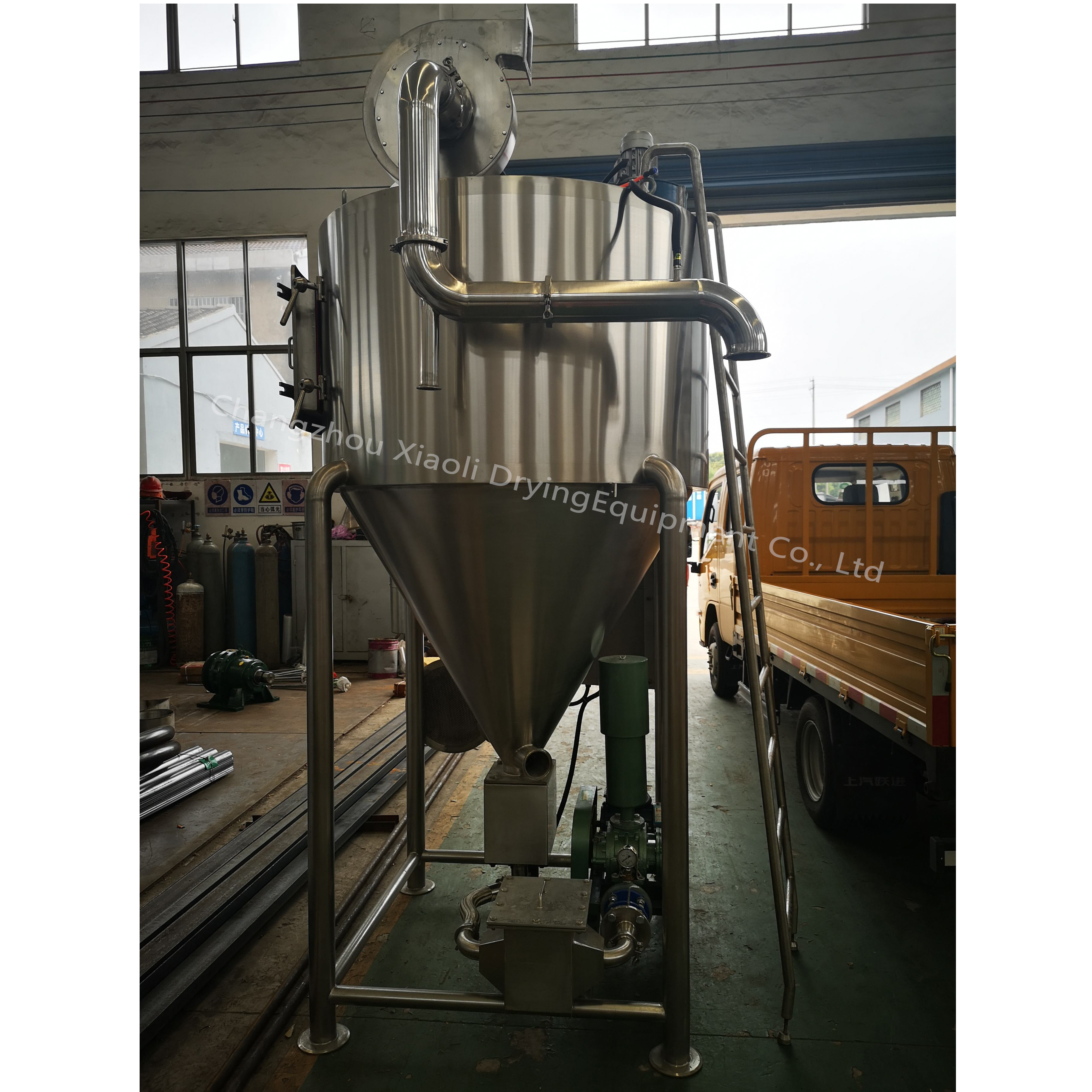

ZLPG सीरीज स्प्रे ड्रायर चीनी पारंपरिक चिकित्सा अर्क के लिए
उत्पाद विवरण
पारंपरिक चीनी चिकित्सा (TCM) अर्क के लिए उच्च-गति सेंट्रीफ्यूगल स्प्रे सुखाने की प्रणाली विशेष रूप से तैयार की गई सेंट्रीफ्यूगल स्प्रे सुखाने की तकनीक का एक अनुप्रयोग है। यह सामग्री को महीन धुंध में फैलाने के लिए एक उच्च-गति सेंट्रीफ्यूगल एटमाइज़र का उपयोग करती है, जिससे गर्म हवा के साथ पूर्ण संपर्क की सुविधा मिलती है ताकि तात्कालिक सुखाने प्राप्त किया जा सके और पाउडर के रूप में तैयार उत्पाद का उत्पादन किया जा सके। टीसीएम अर्क के लिए यह विशेष ड्रायर विशेष रूप से पारंपरिक चीनी औषधीय सांद्रता और पौधे के अर्क के स्प्रे सुखाने में शामिल अनूठी चुनौतियों का समाधान करने के लिए डिज़ाइन किया गया है।
कार्य सिद्धांत
पारंपरिक चीनी चिकित्सा अर्क के लिए उच्च-गति सेंट्रीफ्यूगल स्प्रे सुखाने की प्रणाली विशेष रूप से विशेष सामग्री को सुखाने के लिए तैयार की गई सेंट्रीफ्यूगल स्प्रे सुखाने की तकनीक का अनुप्रयोग है। यह एक सुखाने वाला उपकरण है जो सामग्री को महीन धुंध में फैलाने के लिए एक उच्च-गति सेंट्रीफ्यूगल एटमाइज़र का उपयोग करता है, जिससे गर्म हवा के साथ पूर्ण संपर्क सुनिश्चित होता है ताकि तात्कालिक सुखाने प्राप्त किया जा सके और पाउडर के रूप में तैयार उत्पाद का उत्पादन किया जा सके।
प्रदर्शन सुविधाएँ
◎ टॉवर बॉडी एक कोल्ड-एयर जैकेट से सुसज्जित है;
◎ टॉवर बॉडी पर एक स्वचालित यांत्रिक शेकिंग डिवाइस स्थापित है;
◎ टॉवर बॉडी और पाइपिंग को त्वरित-खुले सफाई पोर्ट और ड्रेन पोर्ट के साथ फिट किया गया है;
◎ एक स्वचालित रूप से नियंत्रित, स्थिर-तापमान फीड टैंक से सुसज्जित किया जा सकता है;
◎ मैनुअल उच्च-दबाव टॉवर-धोने के सामान के साथ आपूर्ति की जा सकती है;
◎ सामग्री के संपर्क में आने वाले सभी हिस्से स्टेनलेस स्टील से बने होते हैं (या पूरी इकाई स्टेनलेस स्टील से निर्मित की जा सकती है);
◎ सामग्री संग्रह दो-चरण साइक्लोन पृथक्करण प्रणाली के माध्यम से प्राप्त किया जाता है, या एक एकल-चरण साइक्लोन सेपरेटर और एक गीले स्क्रबर के संयोजन से;
◎ इनलेट हवा का तापमान स्वचालित नियंत्रण और निरंतर समायोजन क्षमताओं की सुविधा देता है;
◎ एक एयर-स्वीपिंग डिवाइस से सुसज्जित किया जा सकता है।
तकनीकी विनिर्देश
| मॉडल | ZLPG-15 | ZLPG-20 | ZLPG-25 | ZLPG-32 | ZLPG-38 | ZLPG-40 | ZLPG-47 | ZLPG-52 | ZLPG-58 | |
| नमी वाष्पीकरण दर | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 200 | 300 | |
| तरल फीड प्रसंस्करण क्षमता | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
| तैयार उत्पाद आउटपुट | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 28-42 | 36.8-56.4 | 55-85 | |
| गीली सामग्री की ठोस सामग्री | 18-25 | |||||||||
| तैयार उत्पाद की नमी सामग्री | 3-5 | |||||||||
| विद्युत शक्ति | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
| हीटिंग स्रोत | भाप + बिजली | |||||||||
| उत्पाद संग्रह विधि | एक या दो-बिंदु संग्रह: एक पास में ≥95% बीएमएक्स बाइक एकत्र करें। | |||||||||
| (और प्राथमिक संग्रह दक्षता) | ||||||||||
| स्वचालित नियंत्रण उपकरण | तापमान और दबाव का स्वचालित नियंत्रण और विनियमन, इंटरलॉकिंग अलार्म के साथ। | |||||||||
| इनलेट हवा का तापमान | 150-200 | |||||||||
| आउटलेट हवा का तापमान | 80-100 | |||||||||
| समग्र आयाम | लंबा | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
| चौड़ाई | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
| (मिमी) | ऊँचा | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 |
अक्सर पूछे जाने वाले प्रश्न: टीसीएम अर्क के लिए ZLPG सीरीज स्प्रे ड्रायर
Q1: ZLPG सीरीज और मानक LPG स्प्रे ड्रायर के बीच मुख्य अंतर क्या है?
A: मानक स्प्रे ड्रायर अक्सर पारंपरिक चीनी चिकित्सा (TCM) को संसाधित करते समय दीवार चिपकने, नमी अवशोषण और सामग्री नरम होने से जूझते हैं। ZLPG सीरीज विशेष रूप से टीसीएम के लिए इंजीनियर की गई है:
कोल्ड-एयर जैकेट: गर्मी-संवेदनशील सामग्री को टॉवर की दीवार पर नरम होने और जलने से रोकता है।
एयर स्वीपिंग डिवाइस: आंतरिक सतहों से जमा पाउडर को स्वचालित रूप से साफ करता है।
अनुकूलित रिकवरी: टीसीएम पाउडर की महीन, हाइग्रोस्कोपिक प्रकृति के लिए डिज़ाइन किया गया है ताकि उच्च उपज सुनिश्चित हो सके।
Q2: सिस्टम सुखाने की प्रक्रिया के दौरान "दीवार चिपकने" से कैसे रोकता है?
A: हम इस सामान्य उद्योग चुनौती को हल करने के लिए एक बहु-स्तरीय दृष्टिकोण का उपयोग करते हैं:
जैकेटेड कूलिंग: एक कोल्ड-एयर सर्कुलेशन सिस्टम टॉवर की दीवार के तापमान को अर्क के नरम होने के बिंदु से नीचे रखता है।
न्यूमेटिक हैमर: सतह से चिपकने वाले किसी भी पाउडर को हटाने के लिए टॉवर पर स्वचालित यांत्रिक शेकिंग डिवाइस स्थापित किए जाते हैं।
मिरर पॉलिशिंग: सामग्री के घर्षण और आसंजन को कम करने के लिए आंतरिक दीवारों को मिरर फिनिश में पॉलिश किया जाता है।
Q3: तरल फीड की ठोस सामग्री के लिए क्या आवश्यकताएं हैं?
A: इष्टतम प्रदर्शन के लिए, गीली सामग्री की ठोस सामग्री आदर्श रूप से 18% और 25% के बीच होनी चाहिए। जबकि सिस्टम भिन्नताओं को संभाल सकता है, अत्यधिक उच्च चिपचिपाहट एटोमाइजेशन गुणवत्ता को प्रभावित कर सकती है, जबकि बहुत कम ठोस सामग्री समग्र उत्पादन दक्षता को कम करती है।
Q4: तैयार पाउडर की विशिष्ट नमी सामग्री क्या है?
A: मानक संचालन स्थितियों के तहत, तैयार उत्पाद की नमी सामग्री 3% और 5% के बीच बनाए रखी जाती है। इसे इनलेट/आउटलेट हवा के तापमान और फीड दर को समायोजित करके ठीक किया जा सकता है।
Q5: क्या उपकरण को साफ करना और बनाए रखना आसान है?
A: हाँ। ZLPG सीरीज को सख्त जीएमपी मानकों को पूरा करने के लिए डिज़ाइन किया गया है:
क्विक-ओपन पोर्ट: टॉवर और पाइपिंग में आसान पहुंच के लिए त्वरित-खुले सफाई और ड्रेन पोर्ट हैं।
स्टेनलेस स्टील निर्माण: संपर्क के सभी हिस्से उच्च-ग्रेड स्टेनलेस स्टील (SUS304 या SUS316L) से बने होते हैं, जो संक्षारण प्रतिरोध और आसान स्वच्छता सुनिश्चित करते हैं।
सीआईपी संगतता: डिजाइन बैचों के बीच शून्य क्रॉस-संदूषण सुनिश्चित करने के लिए क्लीन-इन-प्लेस प्रक्रियाओं का समर्थन करता है।
Q6: इस सिस्टम के लिए कौन से हीटिंग स्रोत उपलब्ध हैं?
A: हम आपके सुविधा के बुनियादी ढांचे के आधार पर लचीले हीटिंग कॉन्फ़िगरेशन प्रदान करते हैं:
भाप + बिजली: सबसे आम कॉन्फ़िगरेशन, प्री-हीटिंग के लिए भाप और सटीक तापमान नियंत्रण के लिए इलेक्ट्रिक बूस्टर का उपयोग करना।
इलेक्ट्रिक हीटिंग: छोटे इकाइयों या भाप आपूर्ति के बिना सुविधाओं के लिए आदर्श।
गैस-फायर्ड हॉट एयर फर्नेस: लागत प्रभावी प्राकृतिक गैस वाले क्षेत्रों में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।
Q7: सिस्टम ≥95% की संग्रह दक्षता कैसे प्राप्त करता है?
A: उपज को अधिकतम करने के लिए, हम एक दो-चरण साइक्लोन पृथक्करण प्रणाली का उपयोग करते हैं। अल्ट्रा-फाइन पाउडर के लिए, हम अवशिष्ट कणों को पकड़ने के लिए पल्स बैग फिल्टर या गीले स्क्रबर से भी यूनिट को सुसज्जित कर सकते हैं, जिससे उत्पाद का न्यूनतम नुकसान सुनिश्चित होता है।
Q8: क्या अत्यधिक गर्मी-संवेदनशील सामग्री के लिए तापमान समायोजित किया जा सकता है?
A: बिल्कुल। सिस्टम स्वचालित तापमान नियंत्रण और निरंतर समायोजन की सुविधा देता है। इनलेट हवा (आमतौर पर 150–200°C) और आउटलेट हवा (80–100°C) को उच्च-सटीकता सेंसर के माध्यम से मॉनिटर किया जाता है और फीड पंप के साथ इंटरलॉक किया जाता है ताकि यह सुनिश्चित हो सके कि सक्रिय सामग्री कभी भी अधिक गर्मी से समझौता न हो।
एक कस्टम समाधान की आवश्यकता है?
यदि आपके अर्क में अद्वितीय गुण या विशिष्ट नमी आवश्यकताएं हैं, तो हमारी इंजीनियरिंग टीम एक अनुरूप तकनीकी प्रस्ताव प्रदान कर सकती है।
