उत्पाद विवरण:
|
| नाम: | खोखले चप्पू ड्रायर | सामग्री: | 304 स्टेनलेस स्टील या कार्बन स्टील |
|---|---|---|---|
| ताप क्षेत्र: | 9 वर्ग मीटर | शक्ति: | 4kw |
| ताप स्रोत: | गैस या बिजली या भाप हीटिंग | रफ़्तार: | 10 से 25 आरपीएम |
| हाई लाइट: | 4KW खोखले चप्पू ड्रायर,25rpm खोखले चप्पू ड्रायर,10rpm कीचड़ सुखाने की मशीन |
||

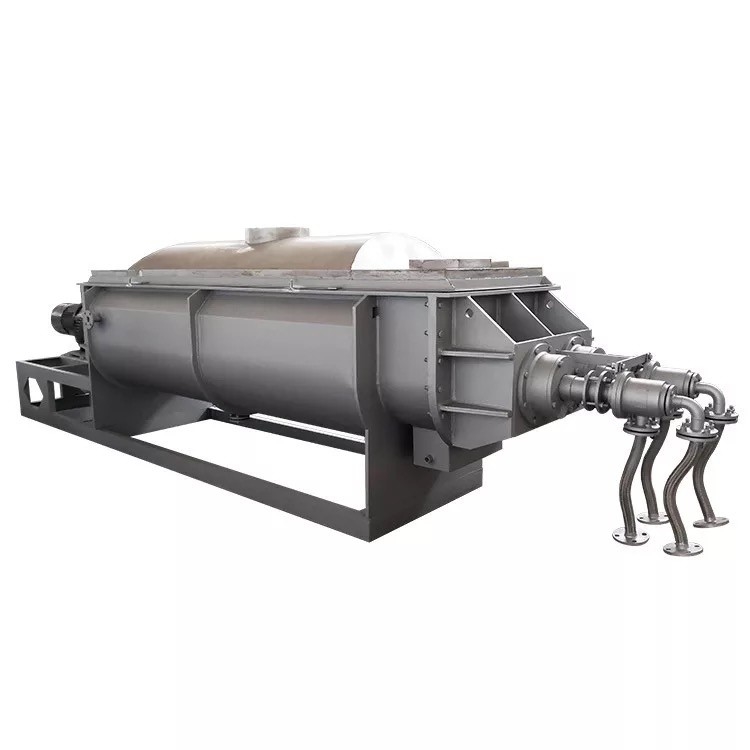

फैक्टरी मूल्य खोखले चप्पू ड्रायर कीचड़ सुखाने की मशीन
आवेदन पत्र
पैडल ड्रायर का उपयोग भोजन, रसायन, पेट्रोकेमिकल, डाई, औद्योगिक कीचड़ और अन्य क्षेत्रों में सफलतापूर्वक किया गया है।उपकरण की गर्मी हस्तांतरण, शीतलन और आंदोलन विशेषताएं इसे निम्नलिखित इकाई संचालन करने में सक्षम बनाती हैं: कैल्सीनेशन (कम तापमान), शीतलन, सुखाने (विलायक वसूली), हीटिंग (विगलन), प्रतिक्रिया और नसबंदी।आंदोलनकारी ब्लेड भी एक गर्मी हस्तांतरण सतह है, जो प्रति इकाई प्रभावी मात्रा में गर्मी हस्तांतरण क्षेत्र को बढ़ाता है और प्रसंस्करण समय को छोटा करता है।पच्चर के आकार का ब्लेड हीट ट्रांसफर सतह में एक स्व-सफाई कार्य होता है।संपीड़न - विस्तार और आंदोलन समारोह सामग्री मिश्रण को समान रूप से बनाता है।सामग्री अक्षीय दिशा के साथ "प्लग प्रवाह" में चलती है, और अक्षीय अंतराल में सामग्री का तापमान, आर्द्रता और मिश्रण ढाल छोटा होता है।
तकनीकी पैमाने
| वस्तु | WKS-P3 | WKS-P9 | डब्ल्यूकेएस-पी13 | WKS-P18 | WKS-P29 | डब्ल्यूकेएस-पी41 | डब्ल्यूकेएस-पी52 |
| आदर्श | |||||||
| ताप क्षेत्र (एम 2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 |
| प्रभावी क्षेत्र (एम 3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 |
| गति (आरएमपी) | 15 से 30 | 10 से 25 | 10 से 25 | 10 से 20 | 10 से 20 | 10 से 20 | 10 से 20 |
| पावर (किलोवाट) | 2.2 | 4 | 5.5 | 7.5 | 1 1 | 15 | 30 |
| मशीन चौड़ाई ए (मिमी) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 |
| कुल चौड़ाई बी (मिमी) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 |
| मशीन चौड़ाई सी (मिमी) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 |
| कुल लंबाई डी (मिमी) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 |
| दूरी (निर्वहन के लिए खिला) ई (मिमी) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 |
| केंद्रीय ऊंचाई एफ (मिमी) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 |
| कुल ऊंचाई एच (मिमी) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 |
उपकरण विशेषताओं
1. ब्लेड ड्रायर की ऊर्जा खपत कम है: अप्रत्यक्ष हीटिंग के कारण, बड़ी मात्रा में हवा में गर्मी नहीं होती है, और ड्रायर की बाहरी दीवार एक इन्सुलेशन परत के साथ प्रदान की जाती है।घोल सामग्री के लिए, 1 किलो पानी को वाष्पित करने के लिए केवल 1.2 किलो जल वाष्प की आवश्यकता होती है।
2. ब्लेड ड्रायर सिस्टम की लागत कम होती है: इसमें प्रभावी मात्रा में एक विशाल गर्मी हस्तांतरण सतह होती है, जो प्रसंस्करण समय को कम करती है और डिवाइस के आकार को कम करती है।यह भवन क्षेत्र और भवन स्थान को बहुत कम कर देता है।
3. प्रसंस्करण सामग्री की विस्तृत श्रृंखला: विभिन्न ताप मीडिया का उपयोग गर्मी संवेदनशील सामग्री और उच्च तापमान उपचार की आवश्यकता वाली सामग्री दोनों को संसाधित करने के लिए किया जा सकता है।आमतौर पर उपयोग किए जाने वाले मीडिया हैं: जल वाष्प, गर्मी हस्तांतरण तेल, गर्म पानी, ठंडा पानी, आदि। इसे लगातार या रुक-रुक कर संचालित किया जा सकता है और इसे कई क्षेत्रों में लगाया जा सकता है।
4. छोटे पर्यावरण प्रदूषण: कोई हवा का उपयोग नहीं किया जाता है, और धूल सामग्री शायद ही कभी प्रवेश करती है।सामग्री का विलायक वाष्पीकरण छोटा और संभालना आसान है।बंद लूप का उपयोग दूषित सामग्री के लिए या सॉल्वैंट्स की वसूली की आवश्यकता वाली स्थितियों के लिए किया जा सकता है।
5, कम परिचालन लागत: डिवाइस सामान्य रूप से संचालित होता है, केवल 1 घंटा / दिन · लोग।कम गति मिश्रण और उचित संरचना।पहनने की मात्रा छोटी है और रखरखाव की लागत कम है।
6. स्थिर संचालन: पच्चर के आकार के ब्लेड के विशेष संपीड़न-विस्तार और आंदोलन के कारण, सामग्री कण पूरी तरह से गर्मी हस्तांतरण सतह के संपर्क में हैं।अक्षीय अंतराल में, सामग्री का तापमान, आर्द्रता और मिश्रण ढाल छोटा होता है, इस प्रकार प्रक्रिया स्थिरता सुनिश्चित करता है।
परिचय
पच्चर प्रकार के खोखले पैडल ड्रायर पेस्ट, दानेदार, पाउडर और घोल सामग्री को अप्रत्यक्ष रूप से गर्म या ठंडा कर सकते हैं, और सुखाने, ठंडा करने, हीटिंग, नसबंदी, प्रतिक्रिया, कम तापमान कैल्सीनेशन और जैसे यूनिट संचालन कर सकते हैं।उपकरण में विशेष पच्चर-प्रकार के आंदोलनकारी गर्मी हस्तांतरण पैडल में उच्च गर्मी हस्तांतरण दक्षता और गर्मी हस्तांतरण सतह की स्वयं-सफाई कार्य होता है।

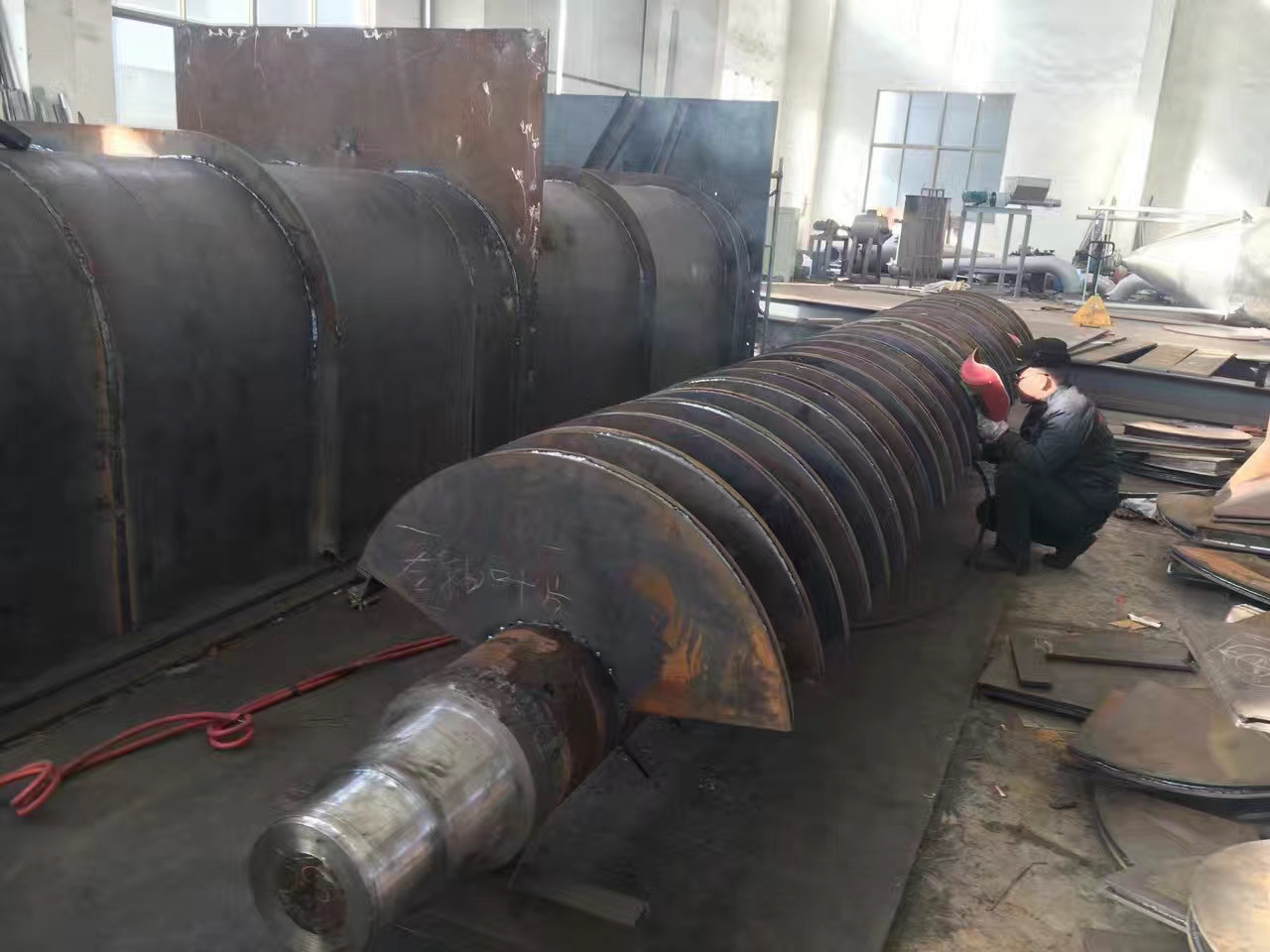

एक पच्चर के आकार का खोखला ब्लेड खोखले शाफ्ट पर सघन रूप से व्यवस्थित होता है, और गर्मी माध्यम ब्लेड के माध्यम से खोखले शाफ्ट के माध्यम से बहता है।प्रति इकाई प्रभावी मात्रा में गर्मी हस्तांतरण क्षेत्र बड़ा है, और गर्मी माध्यम का तापमान -40 डिग्री सेल्सियस से 300 डिग्री सेल्सियस तक है। यह जल वाष्प या तरल प्रकार हो सकता है: जैसे गर्म पानी और गर्मी हस्तांतरण तेल।अप्रत्यक्ष चालन हीटिंग, गर्मी को दूर करने के लिए कोई हवा नहीं ली जाती है, और सामग्री को गर्म करने के लिए गर्मी का उपयोग किया जाता है।गर्मी का नुकसान केवल शरीर के इन्सुलेशन के माध्यम से पर्यावरण के लिए गर्मी अपव्यय है।पच्चर के आकार का ब्लेड हीट ट्रांसफर सतह में एक स्व-सफाई कार्य होता है।भौतिक कणों और पच्चर की सतह की सापेक्ष गति एक स्क्रबिंग क्रिया उत्पन्न करती है, जो पच्चर की सतह पर चिपकने वाली सामग्री को धो सकती है, ताकि ऑपरेशन के दौरान एक साफ गर्मी हस्तांतरण सतह बनी रहे।पैडल ड्रायर का आवास डब्ल्यू-आकार का होता है, और दो से चार खोखले आंदोलनकारी शाफ्ट आमतौर पर आवास में व्यवस्थित होते हैं।सामग्री की धूल को लीक होने और सामग्री विलायक वाष्प को इकट्ठा करने से रोकने के लिए आवास में एक सीलबंद अंत टोपी और एक ऊपरी आवरण है।सामग्री स्तर की ऊंचाई सुनिश्चित करने के लिए निर्वहन बंदरगाह पर एक बाधक की व्यवस्था की जाती है, ताकि गर्मी हस्तांतरण सतह पूरी तरह से सामग्री से ढकी हो।गर्मी हस्तांतरण माध्यम रोटरी जोड़ से होकर गुजरता है और आवरण जैकेट और खोखले आंदोलनकारी शाफ्ट से होकर बहता है।एक इष्टतम गर्मी हस्तांतरण प्रभाव सुनिश्चित करने के लिए खोखले आंदोलनकारी शाफ्ट में गर्मी माध्यम के प्रकार के अनुसार विभिन्न आंतरिक संरचनाएं होती हैं।
