क्षैतिज स्लड खोखले ब्लेड पेडल ड्रायर ऊर्जा की बचत

क्षैतिज कीचड़खोखले ब्लेड पेडल ड्रायर ऊर्जा बचत

उत्पाद का वर्णन:

एक पैडल ड्रायर एक कम गति वाले हलचल ड्रायर है जो एक आंतरिक हलचल पैडल का उपयोग करता है ताकि यह सुनिश्चित किया जा सके कि गीली सामग्री गर्मी वाहक और गर्म सतहों के साथ पूर्ण संपर्क में आए,इस प्रकार सुखाने के उद्देश्य को प्राप्तयह आमतौर पर क्षैतिज, दो-शाफ्ट या क्वाड-शाफ्ट प्रकार का होता है। पैडल ड्रायर को गर्म हवा प्रकार और प्रवाहकीय प्रकार में वर्गीकृत किया जाता है।

उत्पाद का परिचय

यह पैडल ड्रायर उत्पाद अप्रत्यक्ष रूप से पेस्ट, दानेदार, पाउडर और स्लरी सामग्री को गर्म या ठंडा कर सकता है, और इकाई संचालन जैसे सूखी, ठंडा, हीटिंग, नसबंदी, प्रतिक्रिया,और निम्न तापमान दहनउपकरण में विशेष कंकड़ के आकार के हलचल हीट ट्रांसफर ब्लेड में उच्च हीट ट्रांसफर दक्षता और हीट ट्रांसफर सतह के लिए स्व-सफाई कार्य होता है।

कार्य सिद्धांत

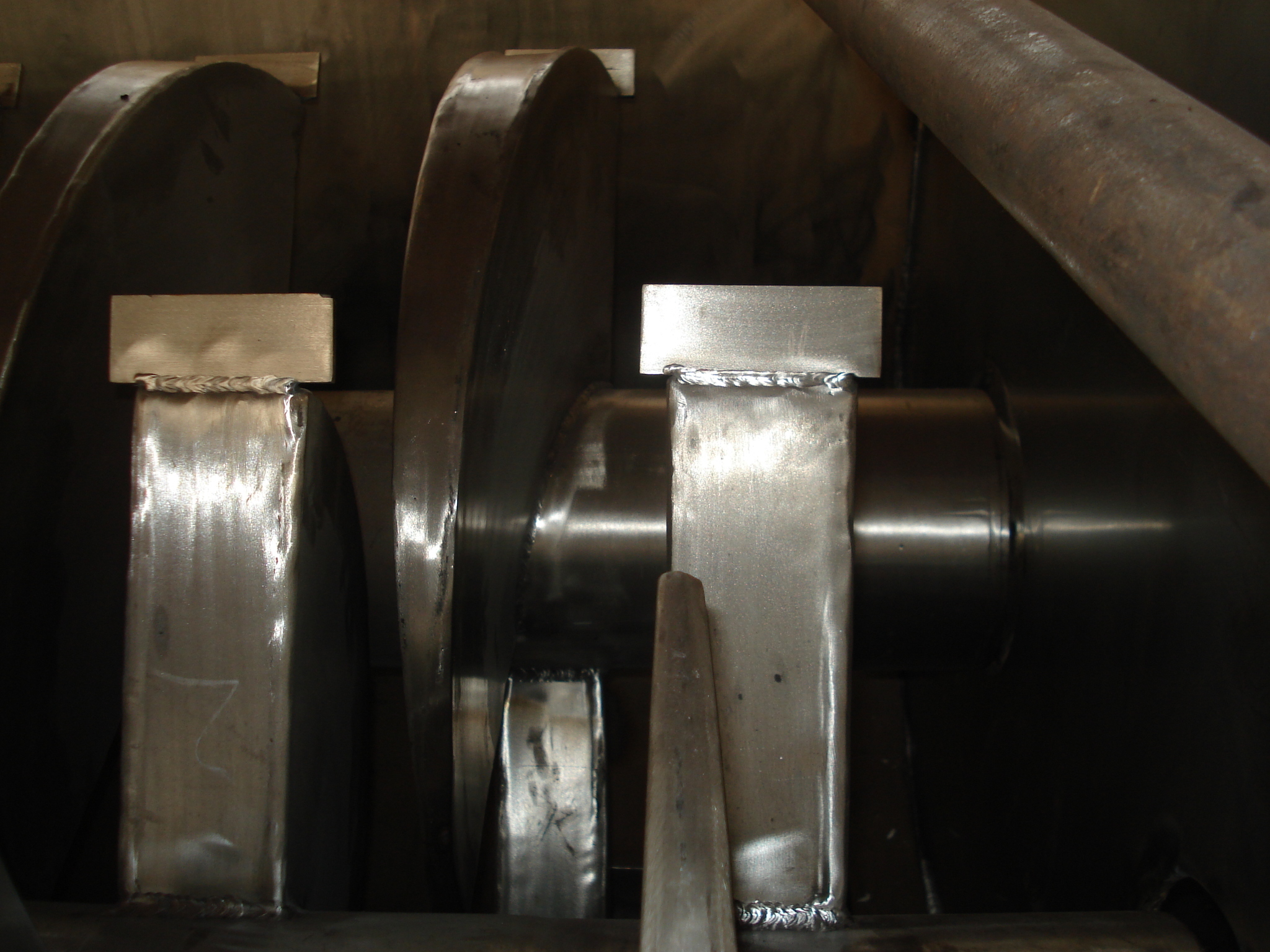

घनी व्यवस्था वाले कंकड़ के आकार के खोखले ब्लेड एक खोखले शाफ्ट के साथ चलते हैं, जिसके माध्यम से गर्मी हस्तांतरण माध्यम बहता है। प्रति इकाई प्रभावी मात्रा में गर्मी हस्तांतरण क्षेत्र बड़ा है,और गर्मी हस्तांतरण मध्यम तापमान -40°C से 320°C तक होता हैयह भाप या गर्म पानी या थर्मल तेल जैसे तरल पदार्थ हो सकता है। अप्रत्यक्ष संवाहक हीटिंग का उपयोग किया जाता है, जिससे हवा के माध्यम से गर्मी के नुकसान का जोखिम समाप्त हो जाता है; सभी गर्मी का उपयोग सामग्री को गर्म करने के लिए किया जाता है।गर्मी का नुकसान इकाई की इन्सुलेशन परत के माध्यम से पर्यावरण में गर्मी के अपव्यय तक सीमित है. कंकड़ के आकार के ब्लेड गर्मी हस्तांतरण सतह एक आत्म सफाई समारोह है. कंकड़ के आकार की सतह के साथ सामग्री कणों की सापेक्ष आंदोलन एक धोने प्रभाव बनाता है,ऑपरेशन के दौरान चिपकने वाली सामग्री को हटाना और एक स्वच्छ गर्मी हस्तांतरण सतह बनाए रखनाब्लेड ड्रायर का खोल Ω-आकार का होता है, जिसमें आमतौर पर दो से चार खोखले हलचल शाफ्ट होते हैं।खोल सामग्री धूल रिसाव को रोकने और इष्टतम प्रदर्शन सुनिश्चित करने के लिए सील अंत टोपी और एक शीर्ष कवर है.

गर्मी हस्तांतरण माध्यम एक घूर्णी जोड़ के माध्यम से, खोल जैकेट के माध्यम से, और खोखले हलचल शाफ्ट के माध्यम से बहता है।खोखले हलचल शाफ्ट ऊष्मा हस्तांतरण के माध्यम के प्रकार के आधार पर विभिन्न आंतरिक संरचनाओं है इष्टतम गर्मी हस्तांतरण सुनिश्चित करने के लिए.

प्रदर्शन विशेषताएं

◎ कम ऊर्जा की खपत: अप्रत्यक्ष हीटिंग के कारण, गर्मी ले जाने वाली बड़ी मात्रा में हवा नहीं है। ड्रायर की बाहरी दीवार भी अछूती है। स्लरी सामग्री के लिए, केवल 1.1 किलो पानी को वाष्पित करने के लिए 2 किलो भाप की आवश्यकता होती है.

◎ कम प्रणाली लागतः प्रति इकाई प्रभावी मात्रा में बड़े गर्मी हस्तांतरण सतह क्षेत्र प्रसंस्करण समय को छोटा करता है और उपकरण आकार को कम करता है, जिससे भवन क्षेत्र और स्थान की आवश्यकताओं को काफी कम किया जाता है।

◎ प्रसंस्करण योग्य सामग्री की विस्तृत श्रृंखलाः यह विभिन्न गर्मी हस्तांतरण माध्यमों का उपयोग करके ऊष्मा-संवेदनशील सामग्री और उच्च तापमान प्रसंस्करण की आवश्यकता वाली सामग्री को संभाल सकता है। आमतौर पर इस्तेमाल किए जाने वाले माध्यमों में भाप शामिल हैं,थर्मल तेल, गर्म पानी और ठंडा पानी।

यह निरंतर या अंतराल पर काम कर सकता है, जिससे इसे कई क्षेत्रों में लागू किया जा सकता है।

◎ कम पर्यावरण प्रदूषणः चूंकि इसमें हवा का उपयोग नहीं होता है, इसलिए धूल का अवशोषण न्यूनतम है। विलायक वाष्पीकरण बहुत कम है, जिससे प्रसंस्करण में आसानी होती है।दूषित सामग्रियों या विलायक वसूली की आवश्यकता वाली स्थितियों के लिए, एक बंद सर्कुलेशन प्रणाली का उपयोग किया जा सकता है।

◎ कम परिचालन लागतः इसकी संरचना पहनने और आंसू को कम करती है, जिसके परिणामस्वरूप बहुत कम रखरखाव लागत होती है।

◎ स्थिर संचालनः कंकड़ के आकार के ब्लेड के विशेष संपीड़न-विस्तार हलचल प्रभाव के कारण, सामग्री कण गर्मी हस्तांतरण सतह के साथ पूर्ण संपर्क में हैं।अक्षीय सीमा के भीतर, सामग्री का तापमान, आर्द्रता और मिश्रण डिग्री ग्रेडिएंट बहुत कम है, जिससे प्रक्रिया की स्थिरता सुनिश्चित होती है।

उपयुक्त सामग्री

पैडल ड्रायर का सफलतापूर्वक खाद्य, रासायनिक, पेट्रोकेमिकल, डाई और औद्योगिक दलदली उद्योगों में उपयोग किया गया है। इसका गर्मी हस्तांतरण, शीतलन,और घुमावदार विशेषताओं यह निम्नलिखित इकाई संचालन करने के लिए सक्षम: दहन (निम्न तापमान), ठंडा, सुखाने (विलायक वसूली), हीटिंग (पिघलने), प्रतिक्रिया और नसबंदी। हलचल पैडल भी गर्मी हस्तांतरण सतहों के रूप में कार्य करते हैं,प्रति इकाई प्रभावी आयतन गर्मी हस्तांतरण क्षेत्र को बढ़ाना और प्रसंस्करण समय को छोटा करना. कंकड़ के आकार की पेडल हीट ट्रांसफर सतह में भी स्व-सफाई का कार्य होता है। संपीड़न-विस्तार हलचल समारोह सामग्री के समान मिश्रण को सुनिश्चित करता है।सामग्री अक्षीय दिशा के साथ एक "पिस्टन प्रवाह" में चलता है, अक्षीय सीमा के भीतर तापमान, आर्द्रता और मिश्रण की डिग्री में बहुत छोटे ढाल के साथ।पैडल ड्रायर कम तापमान में दहन कार्य कर सकता हैउदाहरण के लिए, कैल्शियम सल्फेट डाइहाइड्रेट (Ca2SO4·2H2O) को दहन के द्वारा कैल्शियम सल्फेट हेमिहाइड्रेट (Ca2SO4·1/22H2O) में परिवर्तित किया जाता है।सोडियम बाइकार्बोनेट (NaHCO3) को कैल्सीनेशन के द्वारा सोडा राख (Na2HCO3) में परिवर्तित किया जाता है. शीतलन के लिए पानी या शीतलन नमकीन जैसे शीतलन माध्यमों को शामिल किया जा सकता है।सोडा उद्योग में इस्तेमाल किया जाने वाला पैडल-प्रकार का क्षारीय कूलर पुराने जमाने के एयर-कूल्ड क्षारीय कूलर की जगह लेता है, ऊर्जा और निकास गैस उपचार उपकरण की बचत, और संचालन लागत को कम करना। उपकरण का प्राथमिक कार्य, सुखाने, गर्म हवा की आवश्यकता को समाप्त करता है, विलायक वसूली करता है,ऊर्जा की खपत, और पर्यावरण नियंत्रण आदर्श रूप से प्रबंधनीय है। यह विशेष रूप से विलायक वसूली की आवश्यकता वाली सामग्री, ज्वलनशील, आसानी से ऑक्सीकृत और गर्मी-संवेदनशील सामग्री के लिए उपयुक्त है।इसका व्यापक रूप से ठीक रासायनिक में प्रयोग किया जाता है, पेट्रोकेमिकल, और डाई उद्योगों। अक्षीय सीमा के भीतर तापमान, आर्द्रता और मिश्रण की एकरूपता उपकरण को हीटिंग या पिघलने के लिए उपयोग करने की अनुमति देती है,या कुछ ठोस पदार्थ प्रतिक्रियाओं के लिए. इसका उपयोग मिश्रित उर्वरक और संशोधित स्टार्च उद्योगों में सफलतापूर्वक किया गया है। पैडल ड्रायर का उपयोग भोजन और आटा को निष्फल करने के लिए किया जा सकता है।एक इकाई प्रभावी आयतन के भीतर बड़े हीटिंग क्षेत्र तेजी से नसबंदी तापमान के लिए सामग्री गर्म करता है, लंबे समय तक गर्म होने से बचने के लिए जो सामग्री की गुणवत्ता को बदल सकता है।

तकनीकी विनिर्देश

संयंत्र संरचना आरेख

आवेदन के मामले

नाम	जियांगयिन फारसुन
प्रसंस्करण उपकरण:	पैडल ड्रायर
आरंभिक नमीः	७०%
अंतिम नमीः	25%
प्रसंस्करण क्षमता:	200 किलोग्राम/घंटा ~ 300 किलोग्राम/घंटा
प्रसंस्करण उपकरण:

प्रसंस्करण से पहले	प्रसंस्करण के बाद
