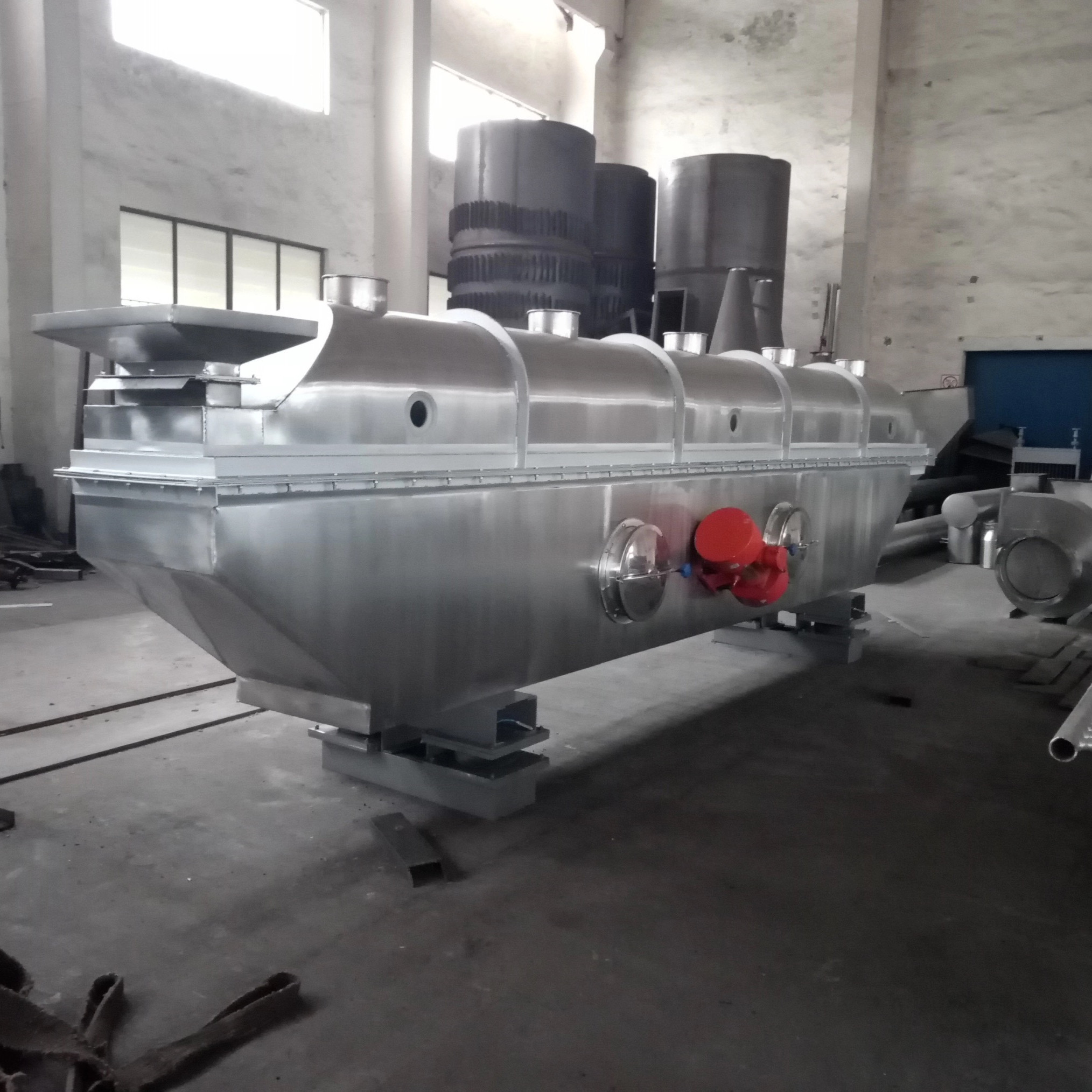

जिंक सल्फेट हेप्टाहाइड्रेट पॉलीप्रोपाइलीन पेलेट के लिए वाइब्रेटिंग फ्लुइड बेड ड्रायर:
द्रवीकृत बिस्तर ड्रायर कंपन
अवलोकन
1. विभिन्न प्रकार के उद्योगों में अच्छी प्रवाह क्षमता वाले पाउडर और छोटे ग्रेन्युल सामग्री को सुखाने के लिए;
2. इनलेट तापमान: 70-140 डिग्री सेल्सियस
3. आउटलेट तापमान: 40-70 डिग्री सेल्सियस
4. वाष्पीकरण क्षमता: 20-300 किलो पानी/एच
5. गर्मी की आपूर्ति भाप, बिजली, गर्म पानी, गर्म थर्मल तेल और तेल / गैस / कोयले से चलने वाली गर्म हवा जनरेटर हो सकती है।
तकनीकी पैमाने
| आदर्श | द्रव बिस्तर का क्षेत्रफल (㎡) | प्रवेश हवा का तापमान (℃) | आउटलेट हवा का तापमान (℃) | जल वाष्पीकरण क्षमता (किलो / घंटा) | मोटर पावर (किलोवाट) | वजन (किग्रा) |
| डब्ल्यूकेएस-एफबीडी-3*0.3 | 0.9 | 70-140 | 40-70 | 20-35 | 0.8*2 | 1250 |
| डब्ल्यूकेएस-एफबीडी-4.5*0.3 | 1.35 | 70-140 | 40-70 | 35-50 | 0.8*2 | 1250 |
| डब्ल्यूकेएस-एफबीडी-4.5*0.45 | 2.025 | 70-140 | 40-70 | 50-70 | 1.1*2 | 1670 |
| डब्ल्यूकेएस-एफबीडी-4.5*0.6 | 2.7 | 70-140 | 40-70 | 70-90 | 1.1*2 | 1670 |
| डब्ल्यूकेएस-एफबीडी-6*0.45 | 2.7 | 70-140 | 40-70 | 80-100 | 1.5*2 | 2100 |
| डब्ल्यूकेएस-एफबीडी-6*0.6 | 3.6 | 70-140 | 40-70 | 100-130 | 1.5*2 | 2400 |
| डब्ल्यूकेएस-एफबीडी-6*0.75 | 4.5 | 70-140 | 40-70 | 120-140 | 2.2*2 | 2840 |
| डब्ल्यूकेएस-एफबीडी-6*0.9 | 5.4 | 70-140 | 40-70 | 140-170 | 2.2*2 | 3160 |
| डब्ल्यूकेएस-एफबीडी-7.5*0.75 | 5.625 | 70-140 | 40-70 | 150-180 | 2.2*2 | 3200 |
| डब्ल्यूकेएस-एफबीडी-7.5*0.9 | 6.75 | 70-140 | 40-70 | 160-210 | 3.0*2 | 3600 |
काम के सिद्धांत
ZLG सीरीज़ वाइब्रेटिंग फ्लुइड बेड ड्रायर एक प्रकार का फ्लुइडाइज़्ड बेड है जहाँ यांत्रिक कंपन द्रवीकरण के प्रदर्शन को बढ़ाता है।
गीली सामग्री को फीडिंग हॉपर के माध्यम से द्रव बिस्तर (आमतौर पर एक छिद्रित प्लेट) पर समान रूप से खिलाए जाने के बाद, ड्रायर बॉडी का मजबूत कंपन गीली सामग्री को द्रवित करता है जो डिस्चार्जिंग वेंट की ओर बढ़ता है।उसी समय, गर्म हवा समान रूप से सुखाने कक्ष में वितरित की जाती है और छिद्रित प्लेट के माध्यम से बहती है।गर्म हवा और अच्छी तरह से द्रवित गीली सामग्री के बीच पूर्ण संपर्क और गर्मी हस्तांतरण के साथ नमी तेजी से वाष्पित हो जाती है।निकास पंखा वाष्पित नमी को सोख लेता है। सुखाने की प्रक्रिया निरंतर होती है और उत्पाद को आवश्यक तापमान तक ठंडा करने के लिए ठंडी हवा को पेश किया जा सकता है।
संक्षिप्त चित्र
ZLG सीरीज वाइब्रेशन फ्लुइड बेड ड्रायर का व्यापक रूप से भोजन, रसायन और दवा उद्योग में सतह के पानी के साथ पाउडर और ग्रेन्युल (0.05-5 मिमी) उत्पादों को सुखाने / ठंडा करने के लिए उपयोग किया जाता है।
मुख्य विशेषताएं
1. व्यापक अनुप्रयोग: यह सभी प्रकार के पाउडर, एग्लोमेरेट्स, ग्रेन्यूलेट्स पर सफलतापूर्वक उपयोग किया जाता है, विशेष रूप से वे जो व्यापक कण आकार वितरण के कारण खराब रूप से द्रवित होते हैं।द्रव बिस्तर को एकल सुखाने या शीतलन इकाई के रूप में संचालित किया जा सकता है - अक्सर स्प्रे सुखाने प्रणाली से जुड़ा होता है।
2. ऊर्जा की बचत: मजबूत यांत्रिक कंपन के कारण, गीली सामग्री को पूरी तरह से द्रवित किया जा सकता है और धीमी वायु प्रवाह वेग के साथ आगे बढ़ सकता है।सामान्य द्रव बेड ड्रायर की तुलना में ऊर्जा की खपत बहुत कम है।
3. समायोज्य निवास समय: नमी में विभिन्न सुखाने की आवश्यकताओं को पूरा करने के लिए कंपन मोटर्स के कोण को विनियमित करके सुखाने कक्ष में गीली सामग्री के विभिन्न निवास समय को प्राप्त किया जा सकता है।
4. आसान संचालन और रखरखाव: पूरी सुखाने प्रणाली अत्यधिक स्वचालित है।सरल लेकिन व्यावहारिक डिजाइन न केवल उत्पादन लागत को कम कर सकता है बल्कि रखरखाव और मरम्मत लागत भी कम कर सकता है।
