वाइब्रेटिंग फ्लूइड बेड ड्रायर केमिकल फार्मास्युटिकल फूड ग्रेन्युल ड्राईिंग मशीन
द्रवीकृत बिस्तर ड्रायर कंपन
उपकरण कार्य सिद्धांत
कंपन द्रव बेड ड्रायर की WKS श्रृंखला गैर-चिपचिपा कणों के लिए एक निरंतर सुखाने वाला उपकरण है।इसका कार्य सिद्धांत है: ठंडी हवा को फिल्टर के माध्यम से फ़िल्टर किया जाता है, और फिर हीटर में जाता है, और एक निश्चित तापमान तक गर्म किया जाता है, फिर गर्म हवा को कई इनलेट्स के माध्यम से निचले बिस्तर में वितरित किया जाता है और बिस्तर की छिद्रित प्लेट के माध्यम से बहती है।सामग्री समान रूप से पेंच फीडर के माध्यम से बिस्तर में जाती है, कंपन बल की कार्रवाई के तहत, सामग्री क्षैतिज दिशा के साथ लगातार आगे बढ़ती है, जबकि नीचे से ऊपर आने वाली गर्म हवा के साथ गर्मी का आदान-प्रदान होता है, सामग्री की नमी तेजी से वाष्पित हो जाती है, और गीली हवा को एग्जॉस्ट फैन से डिस्चार्ज कर दिया जाता है, और सामग्री पूरी तरह से सूख जाती है और डिस्चार्ज पोर्ट से डिस्चार्ज हो जाती है।
उपकरण विशेषताओं
1, उपकरण सुखाने का समय कम है, पूरी सुखाने की प्रक्रिया में केवल 6 मिनट लगते हैं, सामान्य प्रभावी सामग्री नष्ट नहीं होगी।
2, समायोज्य वियर प्लेट को डिस्चार्ज पोर्ट पर सेट किया जाता है, वियर प्लेट की ऊंचाई को समायोजित करके, आप सामग्री के सुखाने के समय को नियंत्रित कर सकते हैं ताकि यह सुनिश्चित हो सके कि सामग्री की अंतिम जल सामग्री आवश्यकताओं को पूरा करती है।
3, छिद्रित प्लेट सामग्री के चलने की प्रक्रिया में समय सीमा से बचने के लिए, छिद्रित प्लेट की समतलता सुनिश्चित करने के लिए बैक प्रेशर प्रक्रिया को अपनाती है।
4, निचले बिस्तर में कई पवन प्रवेश होते हैं, ताकि सामग्री परत के माध्यम से गर्म हवा अधिक समान हो।
5, पूरे इलेक्ट्रिक हीटिंग उपचार को उत्पादन के पूरा होने के बाद निचले बिस्तर पर लागू किया जाता है, वेल्डिंग गुरुत्वाकर्षण को खत्म करने, बिस्तर की ताकत में सुधार, समान रूप से कंपन बल को मजबूत करने के लिए मोटी दीवार वाली सीमलेस ट्यूब आंतरिक पर लागू होती है।
6, केंद्र ट्यूब जो कंपन मोटर से लैस है, कंपन विकिरण के कोण के अनुसार सुदृढीकरण प्लेट के साथ वेल्डेड किया जाता है, प्रभावी रूप से कंपन बल को बिस्तर के विभिन्न हिस्सों में समान रूप से पारित करता है, ताकि सामग्री समान रूप से द्रवित हो, जबकि हटाने योग्य वजन से लैस हो , अनुनाद घटना से बचने के लिए।
7, सदमे अवशोषक बुझती और टेम्पर्ड वसंत को गोद लेता है, संपीड़न प्रदर्शन और रिबाउंड प्रदर्शन अच्छा है, प्रभावी ढंग से कंपन बल को जमीन पर फ़िल्टर करना, रबड़ सदमे अवशोषक के दोषों को दूर करने के लिए जो आसान उम्र बढ़ने और कम जीवन आदि है।
8, ऊपरी बिस्तर को तय करने के लिए डिज़ाइन किया गया है, ऊपरी बिस्तर की ताकत को कम करते हुए, निचले बिस्तर के साथ एक नरम संबंध है, कंपन मोटर के भार को कम करता है।
9, एक शीतलन खंड पीछे के हिस्से से सुसज्जित है, सामग्री को जल्दी से ठंडा कर सकता है, सामग्री को सीधे पैक किया जा सकता है;ठंडी हवा पहले निरार्द्रीकरण से गुजरती है, और फिर गर्म होती है, ठंडी हवा की नमी को कम करती है, यह सुनिश्चित करने के लिए कि सामग्री की अंतिम जल सामग्री आवश्यकताओं को पूरा करती है, और ठंडी हवा का तापमान विशिष्ट आवश्यकताओं के अनुसार सेट किया जा सकता है।
10, ऊपरी बिस्तर कई अवलोकन चश्मे और सफाई के दरवाजे से सुसज्जित है, साफ करने में आसान है।
11, ऊपरी बिस्तर मजबूत करने के लिए कई स्टेनलेस स्टील सीमलेस स्टील पाइप को गोद लेता है, ताकत में सुधार करता है, जबकि पाइप को मजबूत करने पर कोई संचित सामग्री नहीं होती है।
12, स्टीम हीटर सीमलेस ट्यूब एल्यूमीनियम फिन को गोद लेता है, और बाहरी शेल के साथ यू-आकार के लिए डिज़ाइन किया गया है, ताकि हीटिंग ट्यूब में थर्मल विस्तार और संकुचन के लिए जगह हो, ताकि पारंपरिक हीटर के वेल्ड क्रैकिंग घटना से बचने के लिए निश्चित गर्मी पाइप के कारण गर्मी हस्तांतरण दक्षता में सुधार करते हुए थर्मल विस्तार और संकुचन।
13, उच्च दक्षता लंबे शंकु चक्रवात डी-धूल विभाजक को गोद लेता है, निकास धूल को बहुत कम करता है, ताकि सामग्री की उपज 98% तक पहुंच सके।
आवेदन पत्र
रासायनिक, दवा, भोजन, निर्जलित सब्जियां, भोजन, खनिज और अन्य उद्योगों के पाउडर, दानेदार सामग्री, शुष्क, शीतलन और अन्य कार्यों के लिए लागू औद्योगिक कंपन द्रवयुक्त बिस्तर ड्रायर।
जैसे: साइट्रिक एसिड, मोनोसोडियम ग्लूटामेट, बोरेक्स, अमोनियम सल्फेट, मिश्रित उर्वरक, मूली एल, रेशम, सोयाबीन भोजन, लीज़, बीज, लावा, चीनी।
तकनीकी पैमाने
| आदर्श | द्रव बिस्तर का क्षेत्रफल (㎡) | प्रवेश हवा का तापमान (℃) | आउटलेट हवा का तापमान (℃) | जल वाष्पीकरण क्षमता (किलो / घंटा) | मोटर पावर (किलोवाट) | वजन (किग्रा) |
| डब्ल्यूकेएस-एफबीडी-3*0.3 | 0.9 | 70-140 | 40-70 | 20-35 | 0.8*2 | 1250 |
| डब्ल्यूकेएस-एफबीडी-4.5*0.3 | 1.35 | 70-140 | 40-70 | 35-50 | 0.8*2 | 1250 |
| डब्ल्यूकेएस-एफबीडी-4.5*0.45 | 2.025 | 70-140 | 40-70 | 50-70 | 1.1*2 | 1670 |
| डब्ल्यूकेएस-एफबीडी-4.5*0.6 | 2.7 | 70-140 | 40-70 | 70-90 | 1.1*2 | 1670 |
| डब्ल्यूकेएस-एफबीडी-6*0.45 | 2.7 | 70-140 | 40-70 | 80-100 | 1.5*2 | 2100 |
| डब्ल्यूकेएस-एफबीडी-6*0.6 | 3.6 | 70-140 | 40-70 | 100-130 | 1.5*2 | 2400 |
| डब्ल्यूकेएस-एफबीडी-6*0.75 | 4.5 | 70-140 | 40-70 | 120-140 | 2.2*2 | 2840 |
| डब्ल्यूकेएस-एफबीडी-6*0.9 | 5.4 | 70-140 | 40-70 | 140-170 | 2.2*2 | 3160 |
| डब्ल्यूकेएस-एफबीडी-7.5*0.75 | 5.625 | 70-140 | 40-70 | 150-180 | 2.2*2 | 3200 |
| डब्ल्यूकेएस-एफबीडी-7.5*0.9 | 6.75 | 70-140 | 40-70 | 160-210 | 3.0*2 | 3600 |

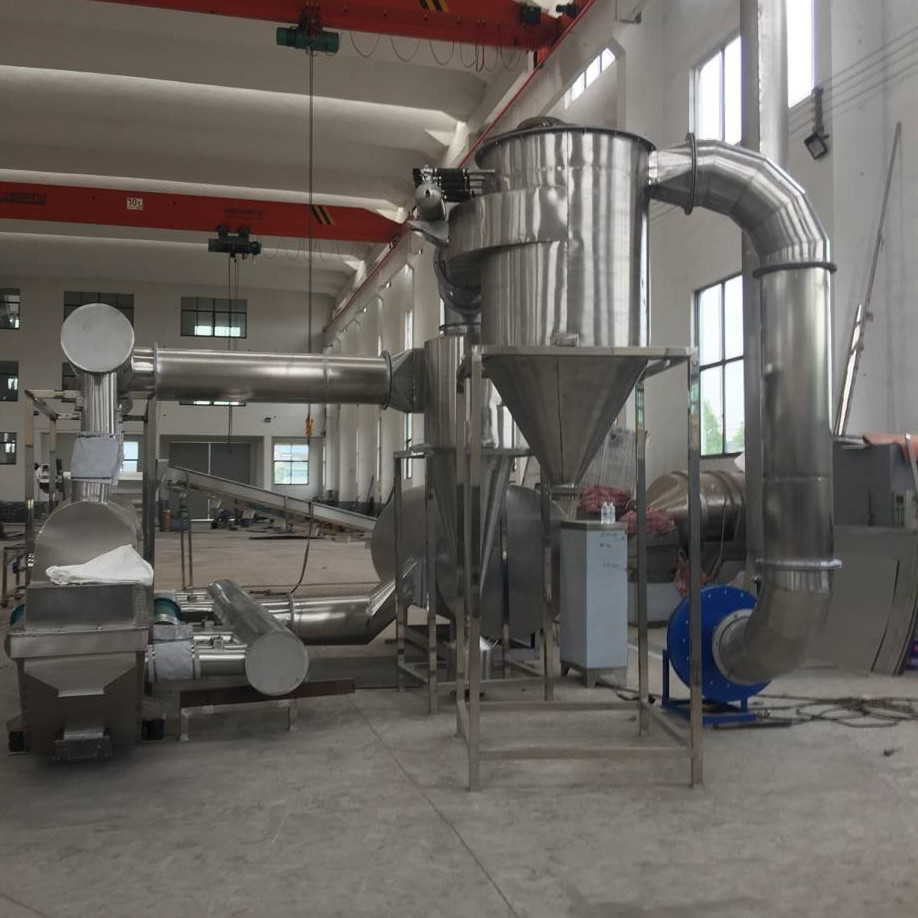

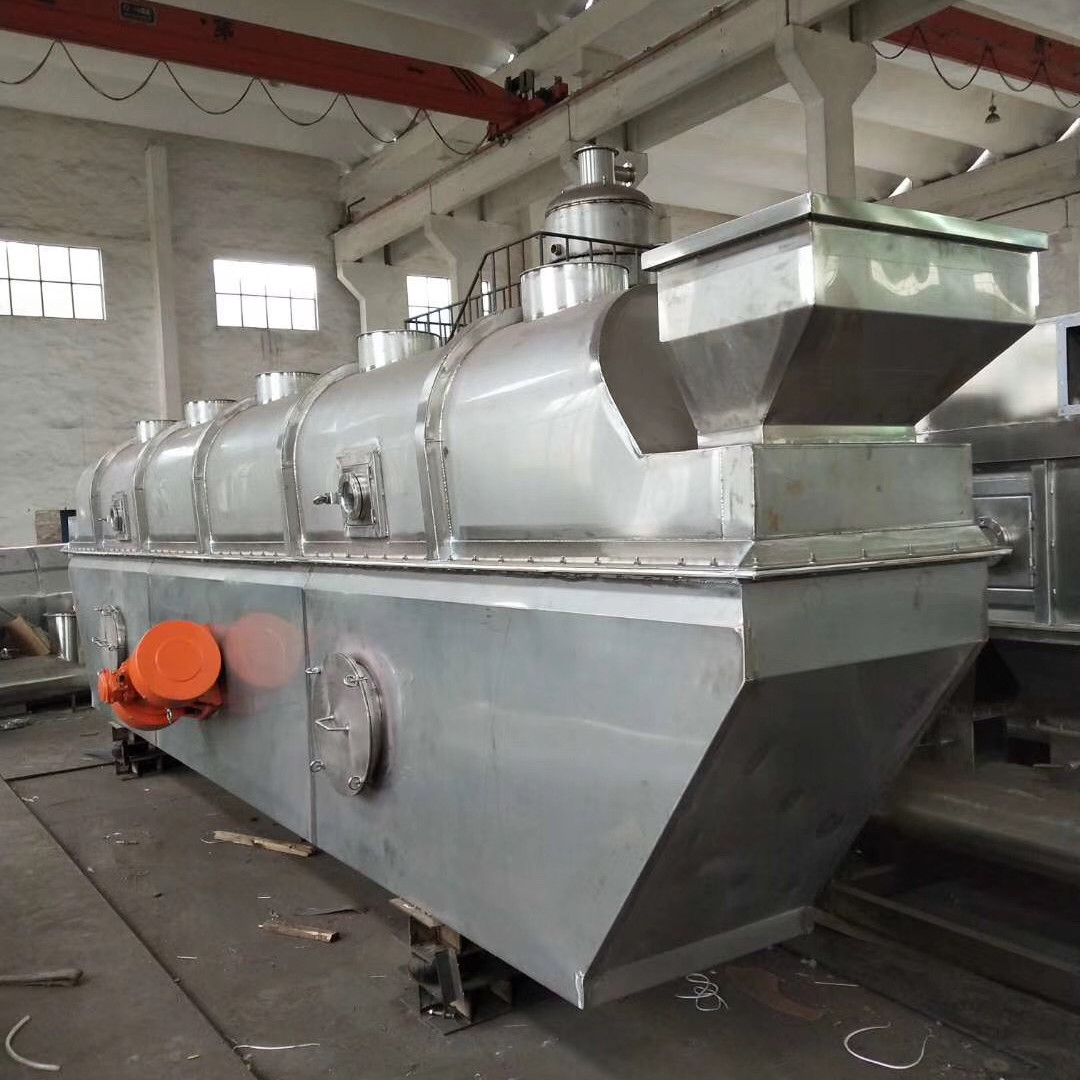

संक्षिप्त चित्र
