मैं.बाजार की पृष्ठभूमि

ऑस्ट्रिया में, खाद्य, रासायनिक और पर्यावरण प्रसंस्करण जैसे उद्योगों में ग्रेन्यूल सूखी के लिए उच्च मानकों की आवश्यकता होती है, विशेष रूप सेनिरंतर संचालन, समान सुखाने, और सामग्री अनुपालनपरंपरागत बैच सिस्टम सख्त दक्षता मानकों के तहत स्थिर उत्पादन आवश्यकताओं को पूरा करने में तेजी से असमर्थ हैं।

II.क्लाइंट और अनुप्रयोग परिदृश्य

ग्राहक ऑस्ट्रिया में स्थित एक रासायनिक प्रसंस्करण कंपनी है जो मध्यम आकार के ग्रेन्युल का संचालन करती है।मसाले, साथ ही अपस्ट्रीम फीडिंग सिस्टम से मेल खाने के लिए निरंतर संचालन।

III.हमारे अनुकूलित उत्पाद विन्यास

उपकरण के डिजाइन की शर्तेंः

1भौतिक परिस्थितियाँ

सामग्री का नामःमसाला

प्रसंस्करण क्षमता:300 किलोग्राम/घंटा

कच्चे माल का तापमानः15-20°C(कमरे के तापमान के लिए डिज़ाइन किया गया)

2प्रक्रिया की शर्तें

• सूखने की विधि:रैखिक कंपन द्रवित बिस्तर
• सामग्री और गर्म हवा के बीच संपर्क विधिःक्रॉस-फ्लो प्रकार
• ताप स्रोत और ताप विधिःभाप
• सूखने के लिए प्रवेश हवा का तापमानः150°C से 160°C
• सूखी निकास गैस का तापमानः90°C से 100°C
• उत्पाद को बाहर निकालने की विधिःमुख्य मशीन
• धूल हटाने की विधि:प्राथमिक चक्रवात + जल स्क्रबर

सामग्री: यूपीपर कक्ष, द्रवितबिस्तर, और डिस्चार्ज हॉपर 316L स्टेनलेस स्टील से बने हैं, जबकि बाकी कार्बन स्टील हैं।

बिजली की आपूर्तिः 380V,3-चरण, 50Hz बिजली की आपूर्तिः 380V,3-चरण, 50Hz

मंजिल का क्षेत्रफलः संलग्न चित्र देखें

3सार्वजनिक उपयोगिताएं

• विद्युत आपूर्तिः380V, 3 चरण, 50 हर्ट्ज
• फर्श का क्षेत्रफल:संलग्न चित्र देखें

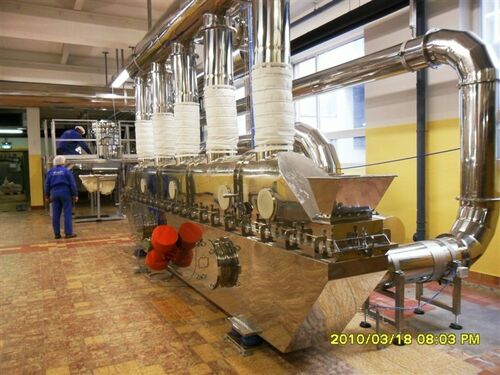

सूखी रैखिक कंपन द्रवयुक्त बिस्तर का चयन

^{वाइब्रेटिंग फ्लुइडराइज्ड बेड ड्रायर मॉडल:ZLG-6×0.45बिस्तर की सतहः2.7m2}

1कार्य सिद्धांत और प्रणाली का वर्णन

(1) कार्य सिद्धांत

वाइब्रेटिंग फ्लुइडिज़ेड बेड ड्रायर मोटर दोलन को प्रेरित करने के लिए एक कंपन मोटर द्वारा उत्पन्न कंपन बल का उपयोग करता है।सामग्री हवा वितरण प्लेटों पर आगे कूद जबकि सुखाने के बिस्तर के नीचे से पेश गर्म हवा एक द्रव राज्य में उन्हें बनाए रखता है, गर्मी और द्रव्यमान हस्तांतरण के लिए गर्म हवा के साथ गहन संपर्क सुनिश्चित करता है।

ठंडी हवा को हीट एक्सचेंजर द्वारा गर्म किया जाता है और फिर द्रवयुक्त बिस्तर हवा के इनलेट के माध्यम से ड्रायर के वायु कक्ष में प्रवेश करता है।गीला सामग्री समान रूप से और लगातार इनलेट के माध्यम से द्रव बिस्तर में खिलाया जाता हैमोटर द्वारा उत्पन्न कंपन और हवा वितरण प्लेट के माध्यम से समान रूप से वितरित गर्म वायु प्रवाह के दोहरे प्रभाव के तहत,सामग्री निलंबित रहते हैं और पूरी तरह से गर्म हवा प्रवाह के संपर्क मेंसूखी निकास गैसों को धूल हटाने वाले उपकरण के माध्यम से फ़िल्टर किया जाता है और फिर प्रेरित ड्राफ्ट वेंटिलेटर के माध्यम से निकाला जाता है।जबकि सूखे उत्पादों को आउटलेट के माध्यम से छोड़ दिया जाता है.

(2) प्रणाली का वर्णन

1यह वाइब्रेटिंग फ्लुइडिज्ड बेड ड्रायर मुख्यतः औद्योगिक नमक सुखाने की प्रक्रियाओं के लिए प्रयोग किया जाता है, जिसमें निम्नलिखित विशिष्ट कार्य होते हैंः

a) प्रवाह दरः 300 किलोग्राम/घंटा

b) उत्पाद एकत्र करने की विधि: मुख्य इकाई के निर्वहन + प्राथमिक चक्रवात विभाजक + पानी की धूल हटाने

c) सामग्री: ऊपरी कक्ष, द्रवित बिस्तर और डिस्चार्ज हॉपर 316L स्टेनलेस स्टील से बने हैं, जबकि बाकी कार्बन स्टील हैं।

2उपकरण का नाम: वाइब्रेटिंग फ्लुइडराइज्ड बेड ड्रायर

d) उपकरण का मॉडल: ZLG-6×045, बिस्तर क्षेत्रफलः 2.7m2

सूखी धारा की लंबाईः 5 मीटर, सूखी क्षेत्रः 2.25 मीटर, शीतलन क्षेत्रः 0.45 मीटर

ई) गर्म हवा के प्रवेश का तापमानः 150-160°C

च) शीतलन वायु प्रवेश तापमानः परिवेश का तापमान

घ) सिस्टम की स्थापित शक्तिः 31.5 किलोवाट

h) ताप पद्धतिः भाप

i) भाप की खपतः 300-400 किलोग्राम/घंटा;

2. गर्म हवा प्रणाली

• 2.1 प्रासंगिक पैरामीटर

सिस्टम वायु मात्राः ~6000 m3/h

प्रीहीटिंग हवा का तापमानः परिवेश का तापमान; हीटिंग के बाद हवा का तापमानः 150-160°C

• 2.2रेडिएटर

कुल क्षेत्रफल = 200 वर्ग मीटर

• 2.3 रेडिएटर सामग्रीः एल्यूमीनियम पंखों के साथ निर्बाध ट्यूब

• 2.4. गर्म हवा ब्लोअर

मॉडलः 4-72-4.5A 7.5KW


वायु प्रवाह दरः 5712 m3/h


हवा का दबावः 2554 Pa


सामग्रीः कम्पन डंपिंग पैड के साथ ए 3 इंटीग्रल ब्रैकेट। हवा विनियमन वाल्वः डीएन 800


मात्राः 1 इकाई

• 2.5 गर्म हवा नलिका

गर्म हवा नलिका प्रणाली में एक मुख्य गर्म हवा नलिका और तीन शाखा गर्म हवा नलिकाएं होती हैं।प्रत्येक शाखा नलिका नियंत्रण बॉक्स के भीतर व्यक्तिगत इकाइयों के लिए हवा प्रवाह मात्रा को विनियमित करने के लिए एक हवा वितरण वाल्व के साथ सुसज्जित है.


गर्म हवा मुख्य पाइप व्यासः DN400, मात्राः 1 सेट, सामग्रीः 2 मिमी A3 स्टील


गर्म हवा शाखा पाइप व्यासः DN360, मात्राः 3 सेट, सामग्रीः 2.5 मिमी A3 स्टील


नरम कनेक्शनः DN360, मात्राः 4 सेट, सामग्रीः दोहरी परत कैनवास


शीतलन वायु नलिका का व्यास: DN300


गर्म हवा के नलिकाओं का थर्मल इन्सुलेशन उपयोगकर्ता द्वारा साइट पर किया जाता है।

3सूखने वाला मेजबान:


• 3.1वाइब्रेटिंग फ्लुइडराइज्ड बेड ड्रायर का मॉडल: ZLG-6×045, बिस्तर क्षेत्रफलः 2.7 m2

• 3.2 बिस्तर की चौड़ाईः 0.45 मीटर, सुखाने के लिए अनुभाग की लंबाईः 5 मीटर, शीतलन अनुभाग की लंबाईः 1 मीटर

• 3.3. मेष प्लेट के नीचे गिरने वाली सामग्रियों को हटाने की सुविधा के लिए ड्रायर के निचले कक्ष के किनारे एक सफाई दरवाजा स्थापित किया गया है.के साथ 6 मिमी Q235A स्टील दीवार पैनलों और 1 के एक बाहरी सील के साथ.5mm A3 स्टील.

• 3.4ड्रायर के ऊपरी आवास में तापमान प्रतिरोधी अवलोकन खिड़की है जिससे ऑपरेटर किसी भी समय ड्रायर की आंतरिक स्थितियों की निगरानी कर सकते हैं।ऊपरी ढक्कन 3 मिमी मोटी 316L स्टेनलेस स्टील के साथ सुदृढीकरण से बना है.

• 3.5कुल मिलाकर उपकरण समर्थन संरचना में 50 मिमी की इन्सुलेशन मोटाई के साथ निचले आवास में एल्यूमीनियम सिलिकेट इन्सुलेशन है।

• 3.6जाल प्लेटः छेद व्यासः φ2mm, खोलने की दरः ~5%, खोलने की संरचनाः एक नियमित त्रिकोणीय पैटर्न में व्यवस्थित सीधे छेद, सामग्रीः 2mm3 316L स्टेनलेस स्टील

• 3.7 कंपन मोटर

मॉडलः 1.5Kw×2, उत्तेजना बलः कंपन आवृत्तिः 960 r/min

मात्राः 2 इकाइयां, समायोज्य उत्तेजना बल और उत्तेजना कोण के साथ

4. निकास गैस उपचार प्रणाली


• 4.1 प्रासंगिक पैरामीटर

सिस्टम वायु मात्राः ~6000 m3/h

• 4.2 मुख्य निकास पाइप

निकास नलिका प्रणाली में एक मुख्य निकास नलिका और पांच शाखा नलिकाएं होती हैं, जिनमें से प्रत्येक में अलग-अलग इकाइयों के लिए निकास वायु प्रवाह को विनियमित करने के लिए एक वायु नियंत्रण वाल्व होता है।

निकास हेडर का व्यासः DN400, मात्राः 1 सेट, सामग्रीः 2.0mm316L स्टेनलेस स्टील

निकास शाखा पाइप व्यासः DN300, मात्राः 5 सेट, सामग्रीः 2.0mm316L स्टेनलेस स्टील

नरम कनेक्टर: 5 टुकड़े, सामग्रीः दोहरे स्तर का कैनवास

• 4.3 प्राथमिक चक्रवात विभाजक
  मॉडलः XF-875, मात्राः 1 इकाई, सामग्रीः 2 मिमी 316L स्टेनलेस स्टील
  मैनुअल डिस्चार्ज वाल्वः DN200, मात्राः 1 इकाई, सामग्रीः 316L

• 4.4 प्रेरण पंखे

मॉडल: 4-72-5A-15Kw

वायु प्रवाह दरः 7728 m3/h, वायु दबावः 3145 Pa

वायु संतुलन वाल्वः DN500

मात्राः 1 यूनिट सामग्रीः Q235A वाइब्रेशन डिमपिंग पैड के साथ इंटीग्रल ब्रैकेट

5. पता लगाने और नियंत्रण प्रणाली

• 5.1 पूरी मशीन के वोल्टेज और करंट का पता लगाने और प्रदर्शित करना
• 5.2 सभी मोटर्स को केंद्रीकृत बटन ऑपरेशन द्वारा नियंत्रित किया जाता है


IV आपूर्ति का दायरा और विवरण:

VI. पहनने योग्य भागों की सूची

ग्राहक प्रतिक्रिया

ग्राहक ने ध्यान देने योग्य अवरुद्ध या संचय के बिना स्थिर सामग्री आंदोलन की सूचना दी। निरंतर संचालन के तहत सुखाने की प्रक्रिया लगातार बनी रही,मौजूदा उत्पादन लाइन के साथ अच्छी तरह से संरेखित.

निष्कर्ष

यह मामला दर्शाता है कि ऑस्ट्रिया के उच्च मानक औद्योगिक वातावरण में, थरथरानवाला द्रवित बिस्तर ड्रायर बिस्तर के आयामों, कंपन आवृत्ति,और छिद्रण डिजाइन स्थिर सुखाने और दानेदार सामग्री के लिए निरंतर उत्पादन प्रदान कर सकते हैं.
